GeeLark RPA學習指南（4）——RPA中級
學習指南
由于這篇文章比較長，在開始本章學習之前，可以先看看學習建議與目標。
學習建議
- 逐步理解，每次專注一個操作：中級操作內容較多，且非常重要。建議每次只學習一個操作選項，先了解基本功能，再通過小任務練習操作。
- 先學會“定位元素”：定位元素是后續點擊、輸入等所有操作的基礎。
- 動手練習，逐步積累：通過每章的小練習逐步掌握每個操作。不要急于學習所有內容，耐心實踐，多試錯有助于積累經驗
本章目標
- 掌握元素定位的基本方法，能夠在頁面上精確找到特定的按鈕、輸入框等元素。
- 學會使用各種點擊和長按操作，完成基本的頁面交互。
- 理解不同操作選項的設置參數，靈活調整任務流程。
1.界面元素
在本教程中，我們將優先使用“元素”這個詞來描述 APP 界面上的組成部分。但你需要知道，“控件”是一個更偏向程序開發的術語，二者含義相同。只有在涉及程序開發相關內容、AutoX.js內的相關功能時，我才會使用“控件”這個詞。

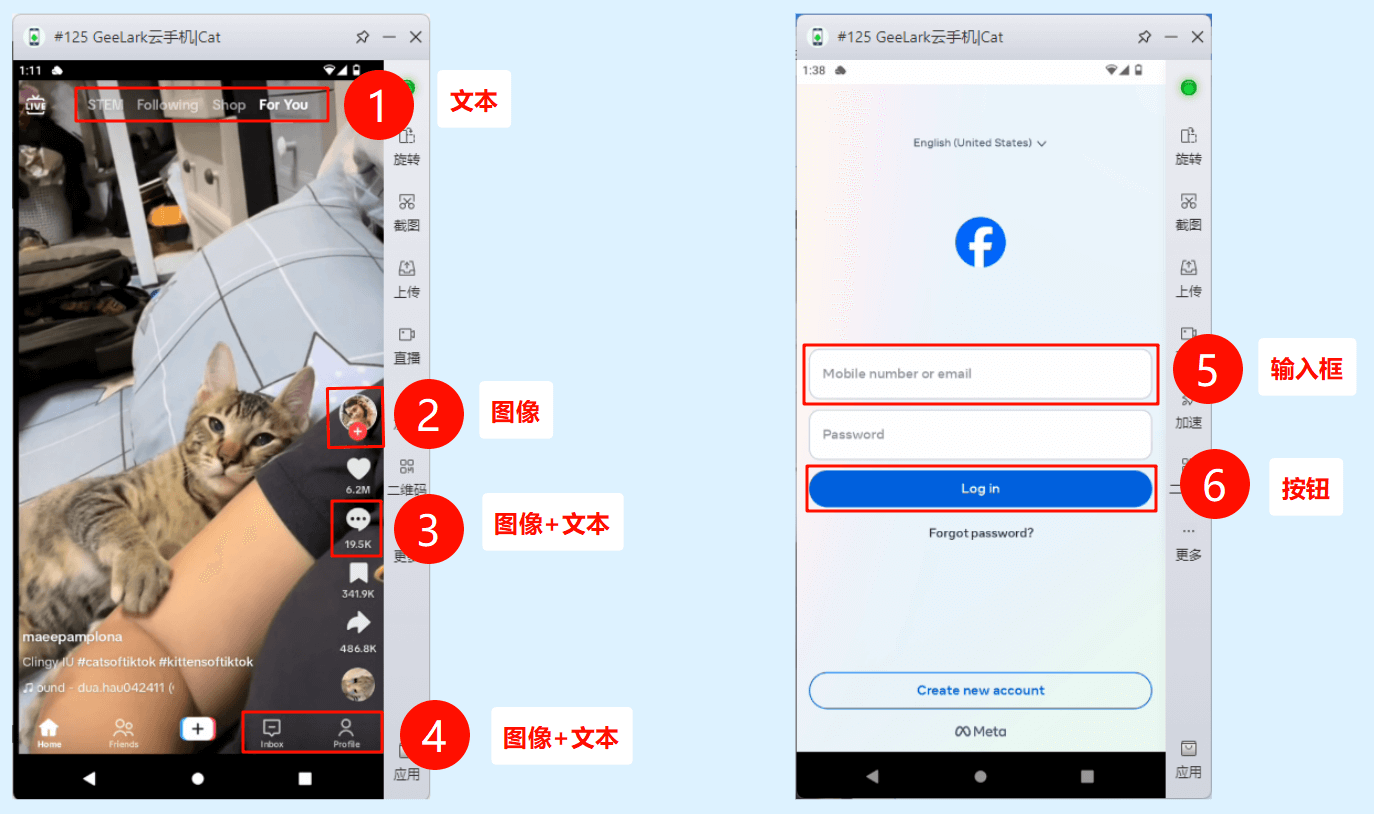

在下圖中，你會看到有6種類型的元素：
1.文本：TextView控件，顯示提示信息或標簽。
2.圖像：ImageView控件，用于顯示圖像、圖標。
3/4.復合控件：帶有圖標和說明文字的按鈕。
5.輸入框：EditText控件，允許你輸入文本內容。
6.按鈕：Button控件，通常用于觸發某個操作，如“登錄”、“提交”。
隨著你對 RPA 技術的掌握逐漸深入，并分析更多的 APP 界面，你遇到的控件類型也會越來越多，遠不止 6 種。不過在此之前，我們先從基礎內容開始學習。
在編寫RPA流程的時候，我們會利用文本、元素的屬性、元素的坐標來定位元素：
- 文本定位：最簡單，類似直接找名字，但要求名字唯一。比如界面中只有一個“Shop”、“Following”，那么就用此方法。
- 屬性定位：更精確，通過“編號”或“標識”來找到，適合定位屬性明確的元素。比如圖標元素，沒辦法通過文本定位，那么就只可以用這個元素的ID、屬性值來定位。
- 坐標定位：通過坐標定位元素，這種方法可以用于絕大多數場景。
2.了解元素屬性
啟動云手機，打開TikTok，并讓AutoX.js處于浮窗狀態。AutoX.js設置方法可以參考前文，這里就不再啰嗦了。

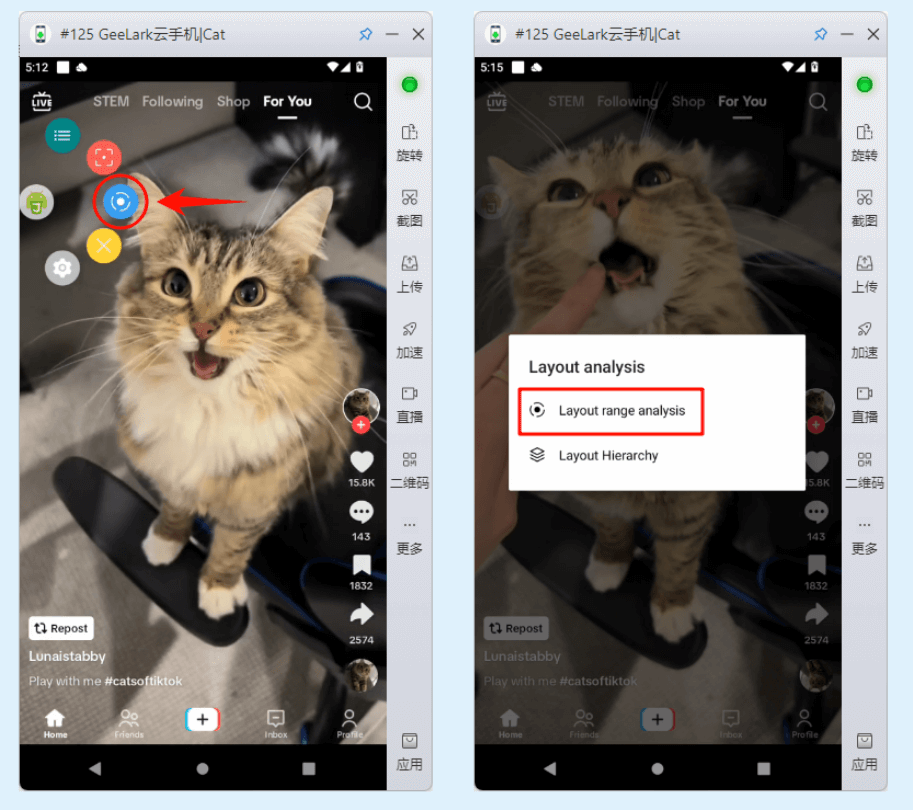

步驟1：點擊AutoX.js的浮窗圖標，點擊藍色的【Layout analysis（布局分析）】，選擇【Layout range analysis（布局范圍分析）】

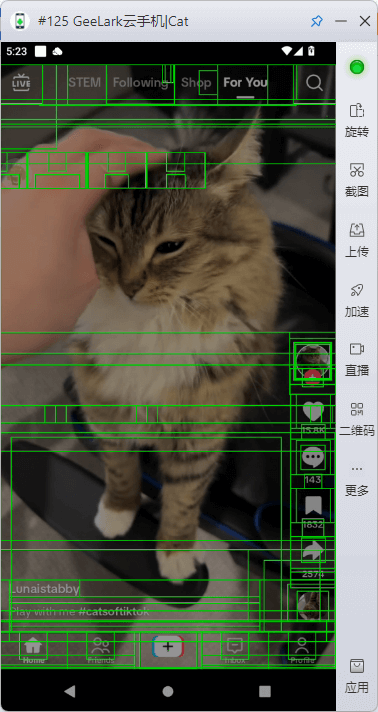

這時候，界面上會出現綠色的方框，說明AutoX.js識別了界面上的的各種元素。

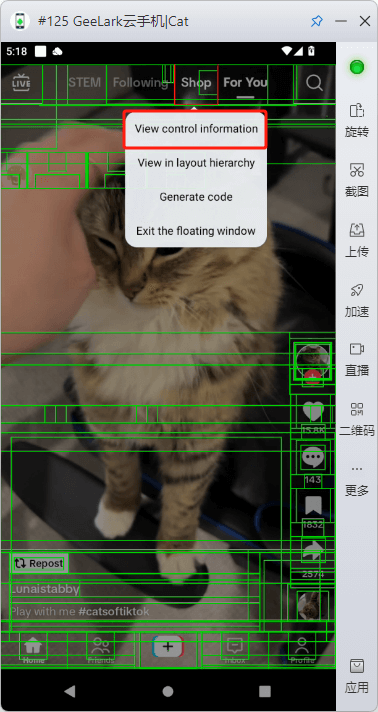

步驟2：點擊其中一個元素，如【Shop】，選擇菜單中的【View control information（查看控件信息）】

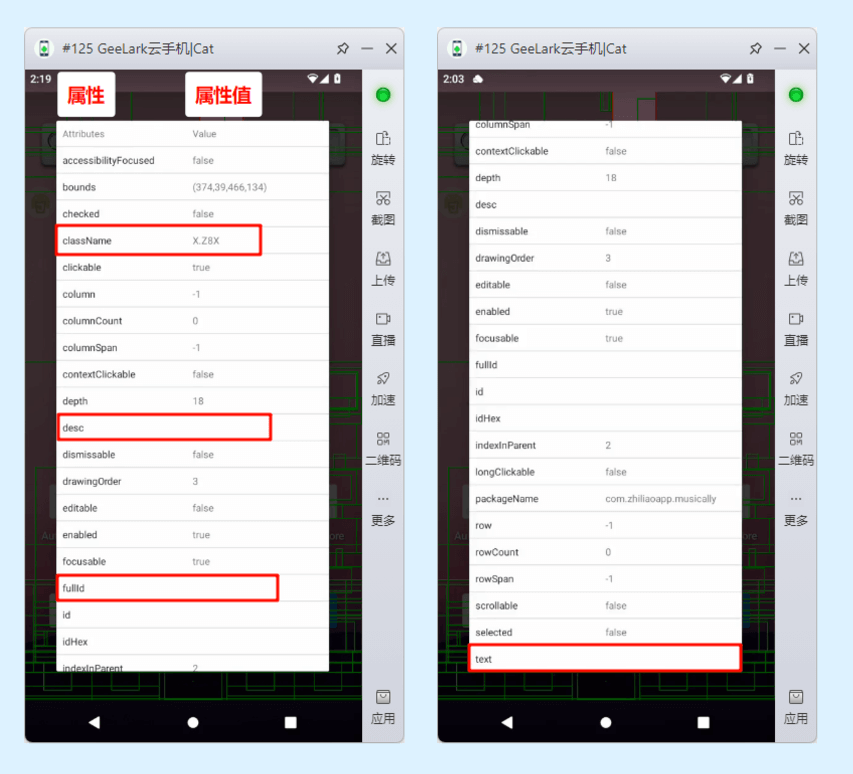

步驟3：進入到元素的屬性界面。每個元素都有不同的屬性，以下是我們常用的幾種屬性及其說明：
- 類名（className）：用于表示元素所屬的控件類別或樣式。
- 描述：控件的“簡介”或“標簽”，通常是簡短的描述。但需要注意，有些控件沒有設置描述，此時 desc 屬性會為空。
- 完整ID（fullId）：相當于控件的“身份證號”。如果控件有獨特的 ID，這個屬性就是其唯一標識，RPA 可用它精確定位控件。但有時候，頁面多個元素可能會使用同一個fullID，要格外小心！
- 文本：控件上顯示的文字內容，常見于按鈕或標簽中，例如“登錄”、“Login” 或 “Create New Account”。
你可以多去不同的頁面，點擊元素，查看不同元素的屬性值。
3.如何定位元素
3.1 文本定位法

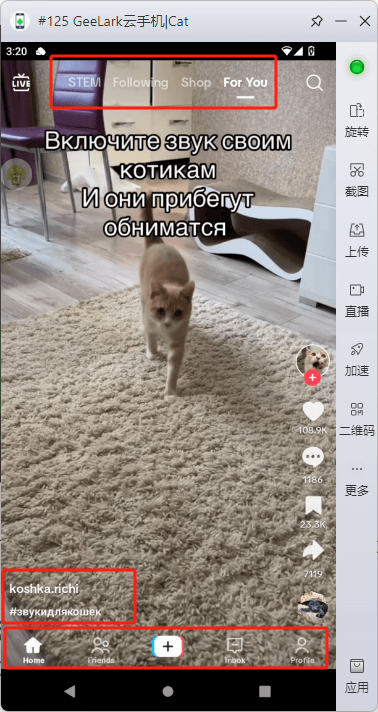

我們先小試牛刀，用文本（屬性）來定位一個元素?；氐?TikTok 的首頁，你會發現頁面上大致有 3 個帶文本的區域。接下來，我們嘗試通過點擊這 3 個區域的按鈕，來熟悉文本屬性的使用方法。

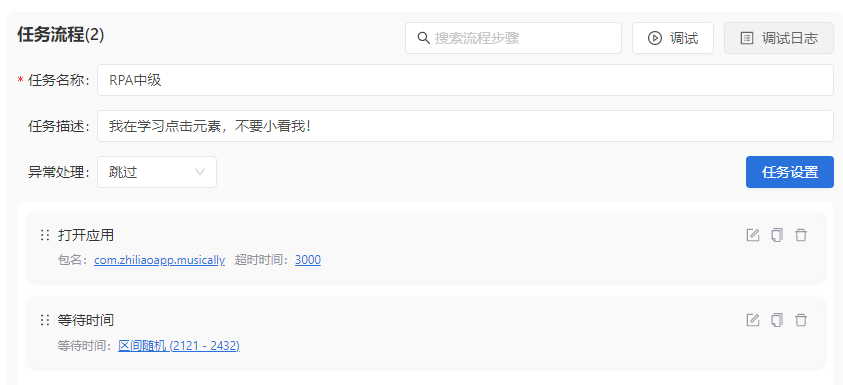

步驟一：先創建一個RPA模板，添加打開TikTok APP、等待時間的步驟（如果你還不會，可以從RPA初級開始學習）。

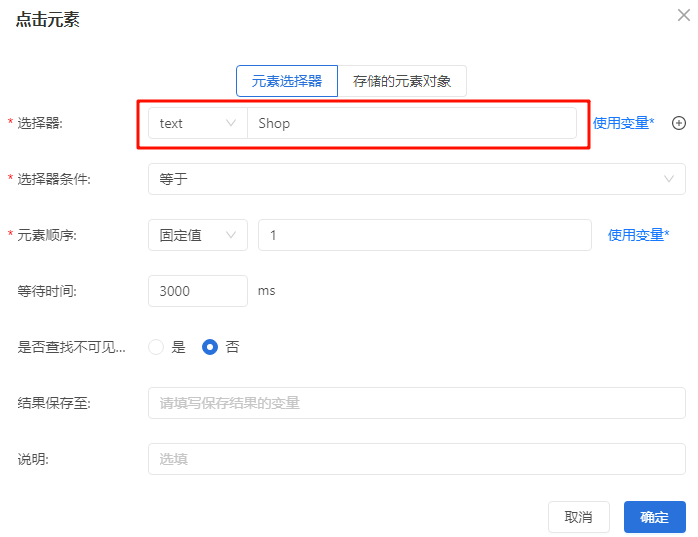

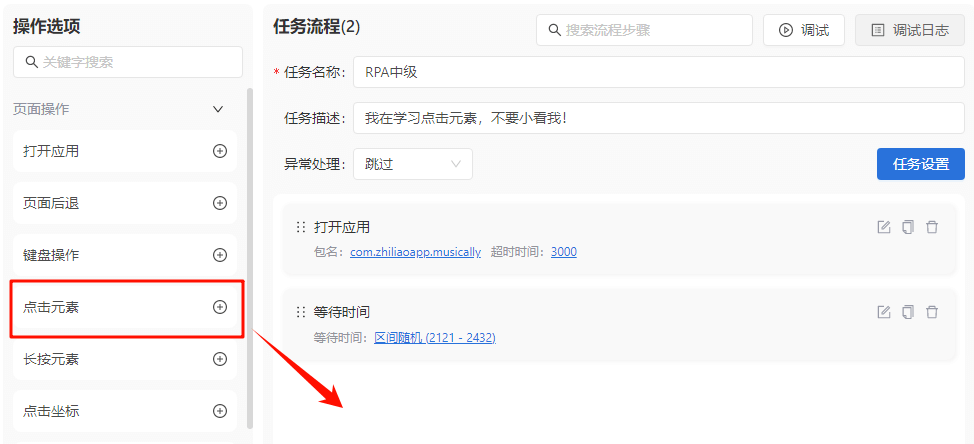

步驟2：添加【點擊元素】，選擇器選擇【text】，并填上元素的文本，例如Shop，Profile，Inbox等，最后點擊【確定】。

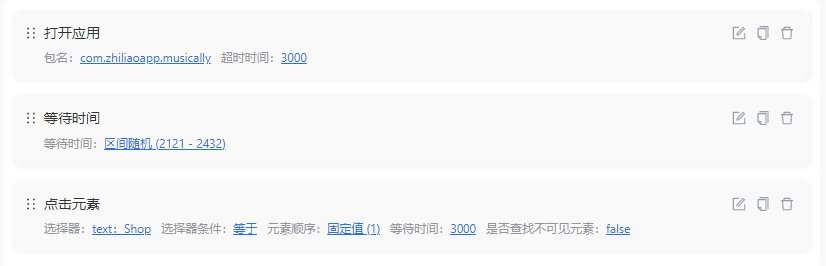

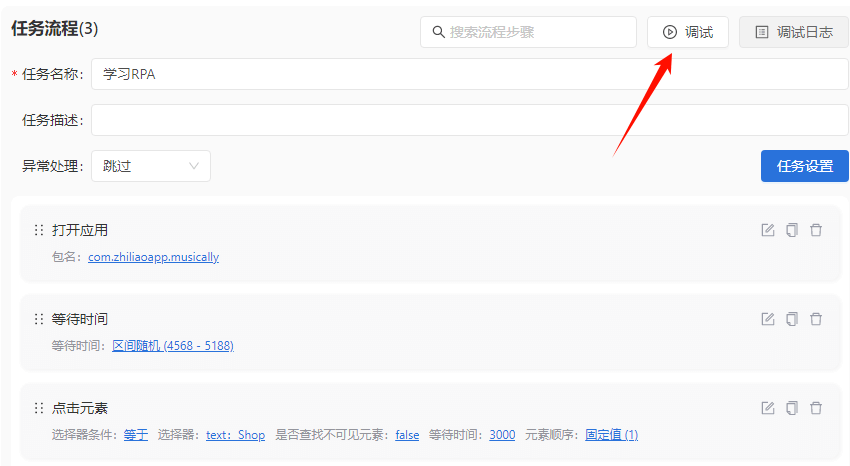

步驟3: 調試模板，看看運行的效果。
作業：
為了鞏固你的知識，請嘗試點擊 TikTok 首頁的各種文本控件，熟悉文本定位的方法。每次運行任務后，請手動將界面恢復到 TikTok 首頁，以便觀察 RPA 執行任務的初始狀態，確保每次測試從初始的界面開始。
3.2 點擊元素
剛剛我們用到了【點擊元素】這個選項，接下來我會列出一些關于這個選項的說明。
使用場景：用于模擬點擊APP界面中的某個控件（如按鈕、鏈接、圖片等）。
面對這么多選項，你先別著急。以你現在的水平，只需要掌握如何選擇合適的選擇器，并正確填寫屬性值即可。至于其他選項的設置，可以暫時保持默認。當后面學習到更高級的技巧，你再設置其他選項。
| 設置選項 | 說明 |
| 選擇器 | fullId：使用控件的唯一 ID 進行精確定位。 text：通過顯示文本定位，適合文字明確的元素。 desc：通過描述信息定位，適合圖標類控件。 className：通過類名定位，只適合類名唯一的元素，通常和其他選擇器一起使用。 |
| 選擇器條件 | 等于：完全匹配屬性值，適合固定值的元素。 包含：匹配部分屬性值，適合動態變化的文本或描述。 |
| 元素順序 | 固定值：選擇第幾個符合條件的目標元素。 區間隨機：從指定范圍內隨機選擇一個目標元素。 |
| 等待時間 | 指定尋找目標元素的最大等待時間（單位：毫秒）。頁面加載較慢時，適當增加等待時間（如5000ms） |
| 是否查找不可見元素 | 控制是否可以查找屏幕上看不到的元素（如隱藏元素或需要滾動的內容）。 - 點擊需要滾動才能顯示的按鈕時，選擇“是”。 - 只操作當前屏幕上的內容時，選擇“否”。 |
| 結果保存至 | 它的主要作用是記錄“點擊操作是否成功”，并將這個結果存儲到一個布爾類型的變量中。 布爾類型的變量只有兩個值：true（點擊成功）或 false（點擊失?。?/td> |
| 說明 | 添加備注說明，記錄此步驟的作用或目的。 |
此刻，你可能會問：老費，文本元素我已經會點擊了，可是那些沒有文本的圖標怎么辦呢？
別急！這是因?yàn)槟氵€沒有學習“屬性定位法”。接下來，我會帶你一步步掌握它。
3.3 屬性定位法
接下來，我將通過一個簡單的 RPA 流程來教會你如何使用屬性定位法。
具體任務是：打開 TikTok APP——等待幾秒鐘——點贊當前視頻。通過這個實操案例，你將輕松掌握屬性定位法的核心用法。
步驟1：點擊AutoX.js的浮窗圖標，點擊藍色的【Layout analysis（布局分析）】，選擇【Layout range analysis（布局范圍分析）】

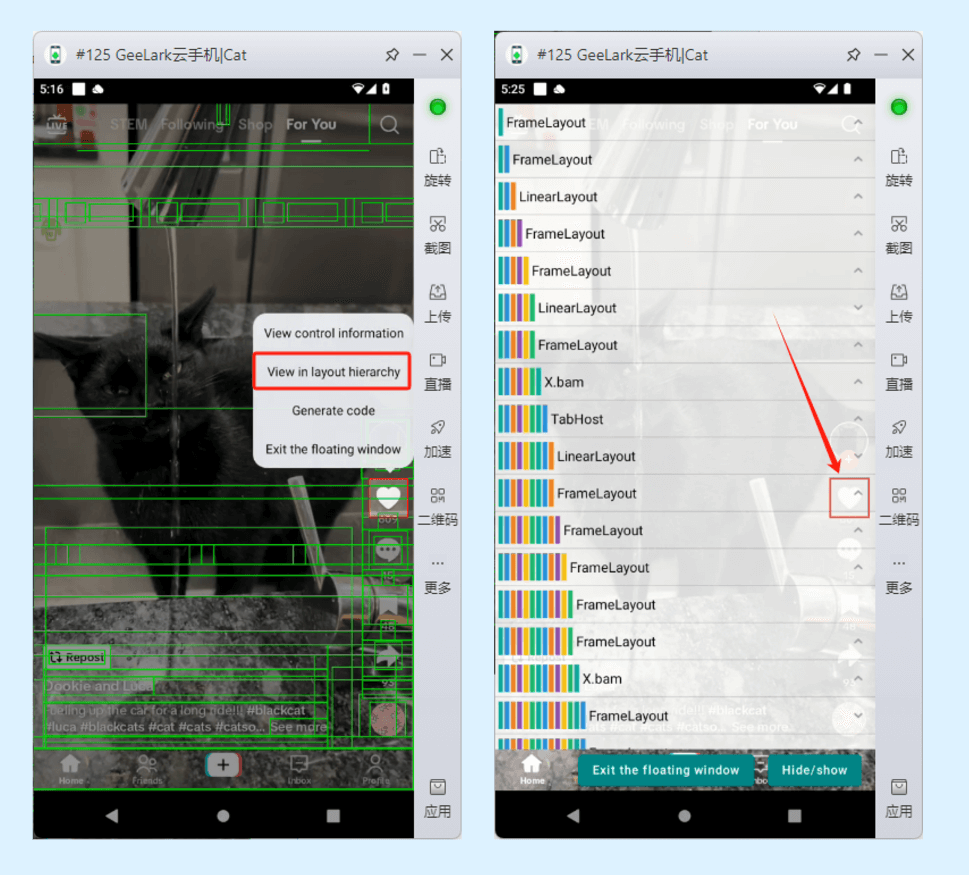

步驟2：點擊“Like”圖標，選擇菜單中的【View in layout hierarchy（布局層次分析）】。

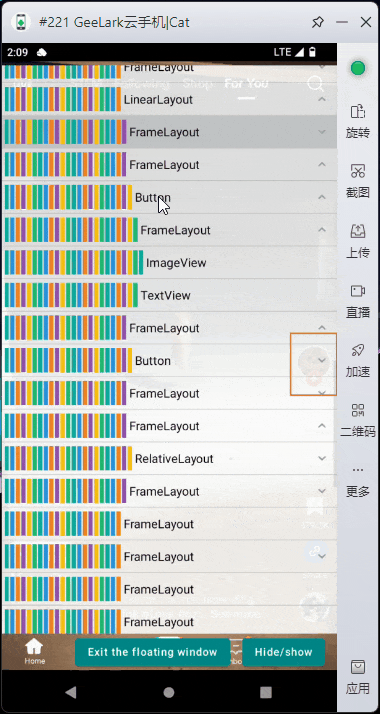

此時，你會看到屏幕上列出了許多控件的信息。除此之外，“Like”按鈕周圍還會出現一個紅框。注意！這個紅框不是我畫的，而是 AutoX.js 自動標記的，用來表示當前正在查看的控件。紅框范圍內的控件即為我們正在分析的目標。
我知道你第一次看這個界面是懵的，所以就多啰嗦幾句。

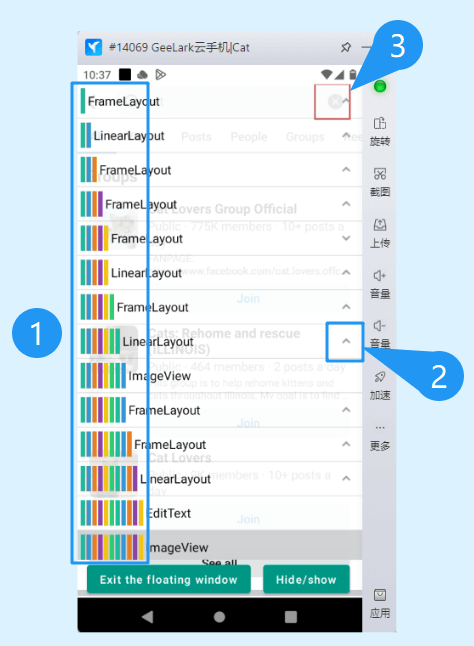

1.豎條與層級結構
這些豎條表示 UI元素的層級關系。每多一個豎條，表示這個元素嵌套在更深的層級中。例如，最頂層的是FrameLayout，接下來就是子元素LinearLayout。
2.折疊/展開按鈕
折疊或展開該元素的子節點，你可以通過展開或折疊，了解元素的從屬關系。
3.元素紅框
當你在【布局層次分析】中選中一個元素，紅框會自動跳轉到該元素在實際APP界面中的位置。這表示當前選中的元素在應用界面中對應的具體區域，方便你快速確認選中的是正確的控件。
溫馨提醒
使用屬性定位法的時候，會頻繁遇到元素嵌套的情況，如果你查看的元素屬性沒有值，說明沒有找對元素，多試試用【布局層次分析】。也許，你要找的元素在更深一層里。

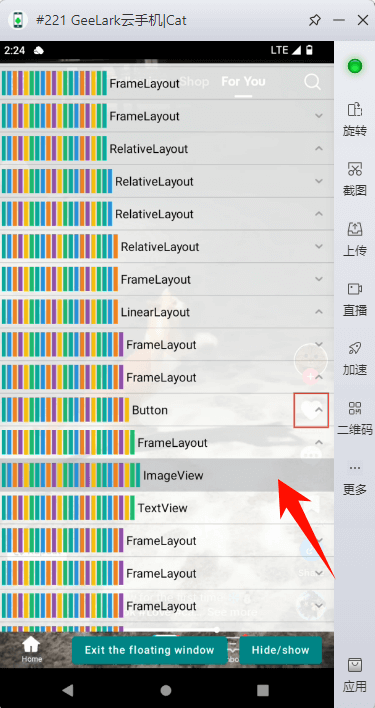

步驟3：向下滾動界面，查找與“Like”按鈕對應的控件信息。當某個控件的顏色比其他控件更深時，說明它正是當前選中的控件，例如“Like”圖標對應的控件。這種高亮顯示可以幫助你快速定位目標控件。

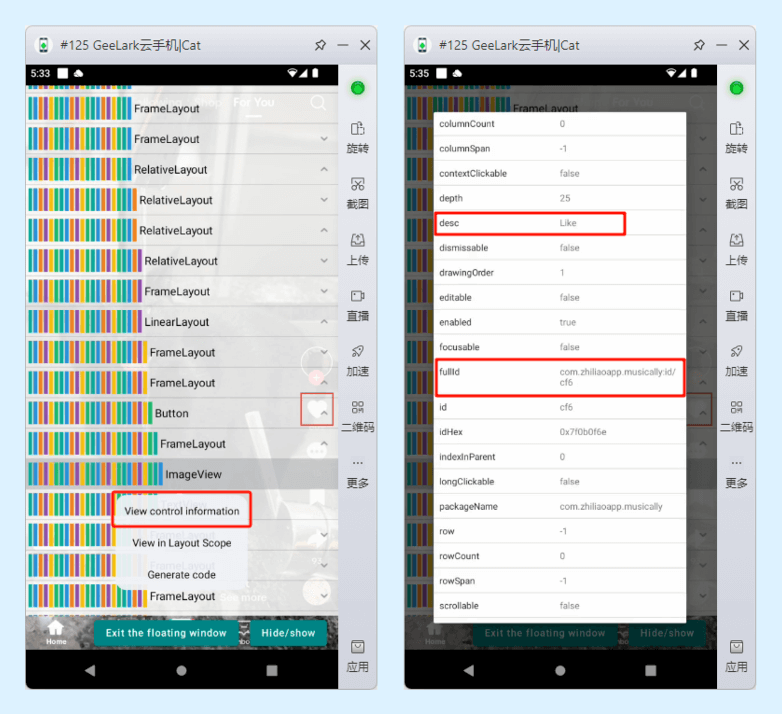

步驟4：長按高亮的 ImageView，選擇 【View control information（查看控件信息）】。在彈出的屬性界面中，你會看到以下信息：
- desc 屬性值：Like
- fullId 屬性值：com.zhiliaoapp.musically:id/cf6 （注意，fullId 的值可能因設備或版本不同而有所變化，請以你實際看到的為準）
步驟5：搭建一個可以測試的最簡單流程，在第 3 步中選擇 【點擊元素】 操作。

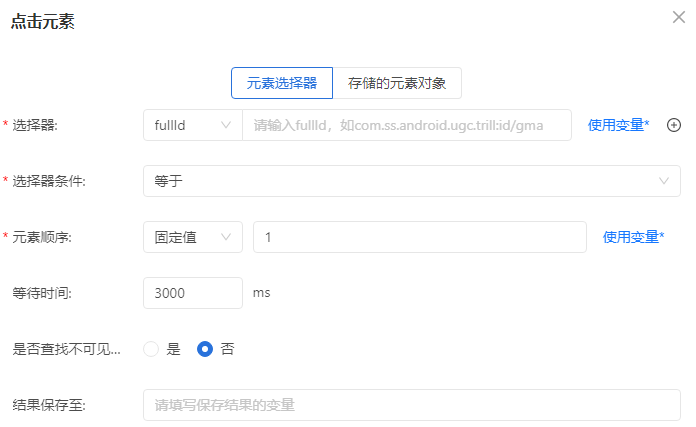

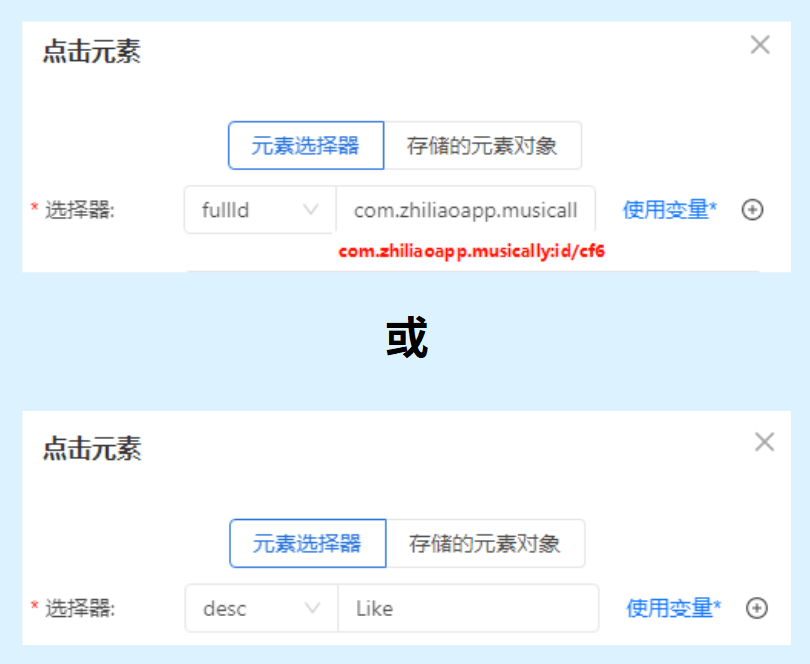

在使用 【點擊元素】 時，選擇器可以設置為 fullId 或 desc，并且填上你在AutoX.js中查看到的屬性值。
小技巧：當你點擊某個屬性值的時候，會復制如下格式的文本：fullId("com.zhiliaoapp.musically:id/cf6")、className("android.widget.ImageView")，我們只需要填寫引號里面的值即可。

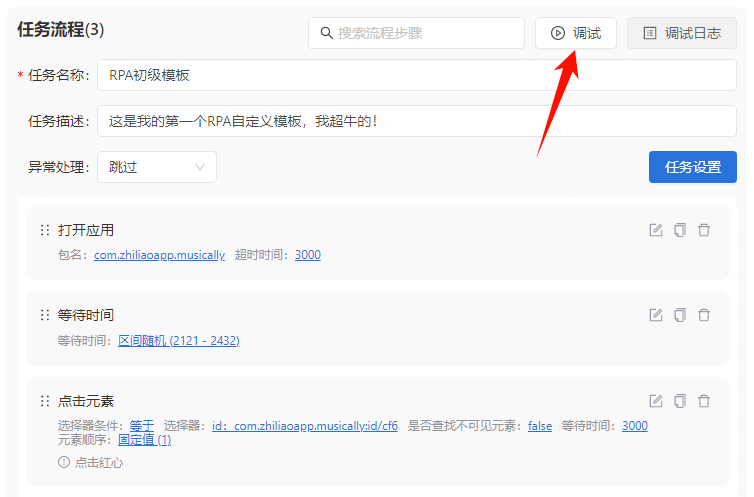

步驟6：別忘了調試模板，看看流程是否正常運行。
作業

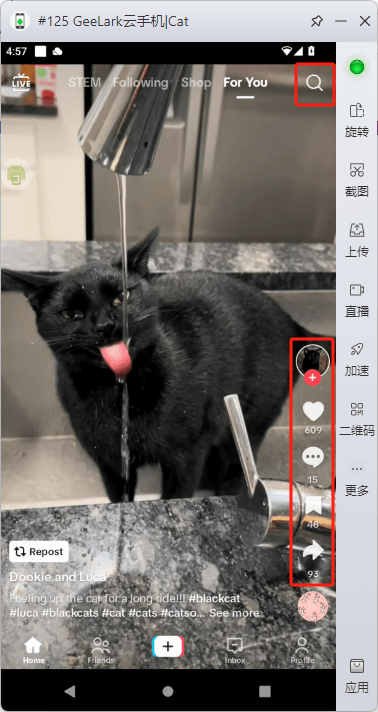

請編寫一個 RPA 流程，點擊下圖紅框標出的圖標。通過這個流程，你將學會使用 fullId 和 desc 選擇器定位元素。建議一次只點擊一個圖標，并通過 AutoX.js 工具練習尋找對應控件的 fullId 或 desc 屬性的能力。
再次提醒：多使用【View in layout hierarchy（布局層次分析）】，很多元素都是嵌套的關系，當你發現很多屬性值是空的時候，可能是元素沒找對。
知識拓展
className選擇器使用的場景一般有兩種：
1.唯一屬性值：當控件的 className 屬性值是唯一的時，可以直接通過該值精準定位控件。

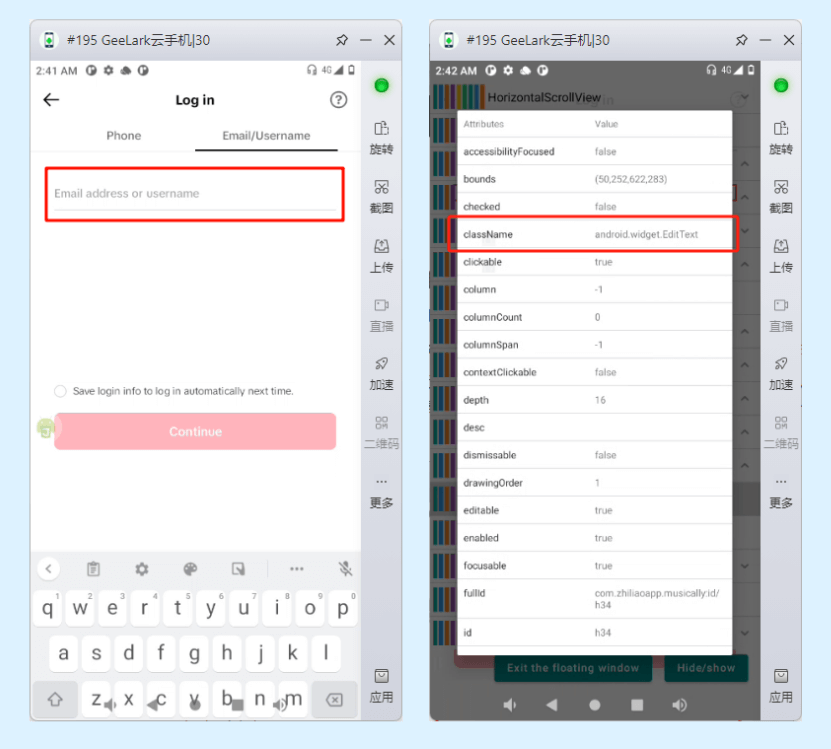

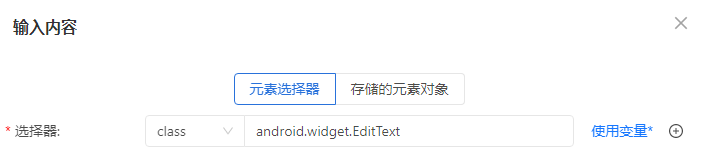

例如下圖的場景中，輸入框元素的className=“android.widget.EditText”。從“EditText”可以看出，這是一個可以輸入文本的元素。而在此界面中，輸入框就只有一個，所以就可以選擇用class選擇器去定位元素。

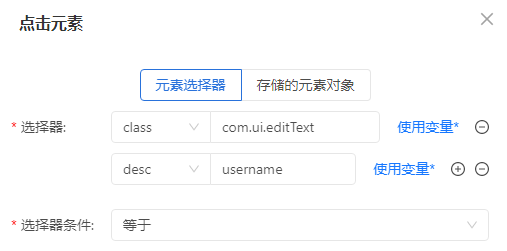

2.輔助定位：與其他選擇器組合使用，縮小定位范圍。例如，定位一個 className 值為 com.ui.editText 且 desc 值為 username 的控件。通過這種組合，可以更準確地找到目標控件。
3.4 坐標定位法（點擊坐標）
無論是文本定位法還是屬性定位法，都可能在某些情況下無法精準定位元素。這時，就需要通過屏幕上的坐標來精準定位元素的位置。

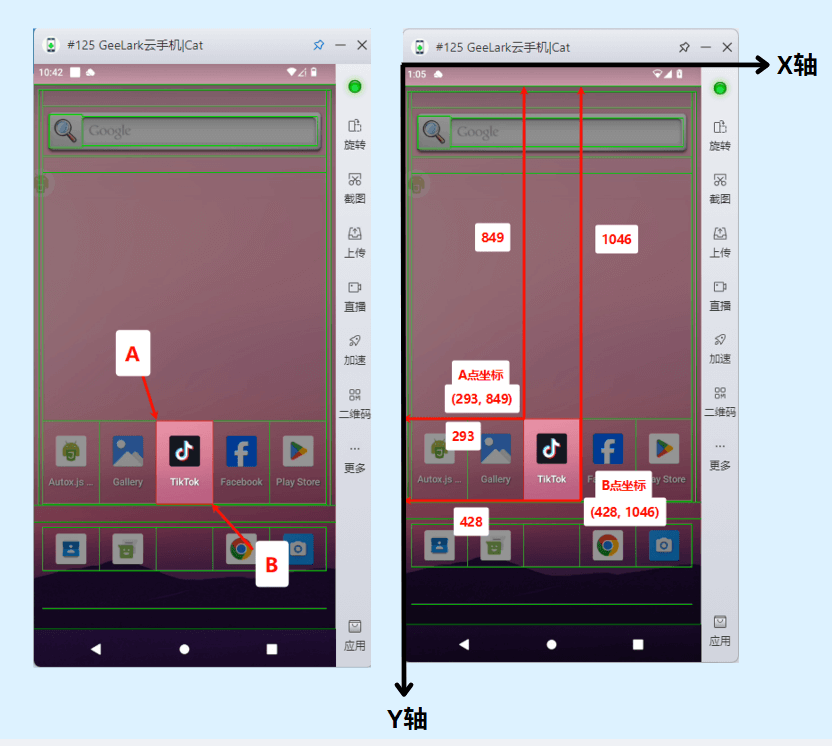

在開始操作之前，我們先了解Android 手機的坐標體系。如圖所示，A 和 B 兩個點的坐標 (X, Y) 。
接下來，我們來學習如何獲取元素的坐標。
步驟1：點擊AutoX.js的浮窗圖標，點擊藍色的【Layout analysis（布局分析）】，然后選【Layout range analysis（布局范圍分析）】

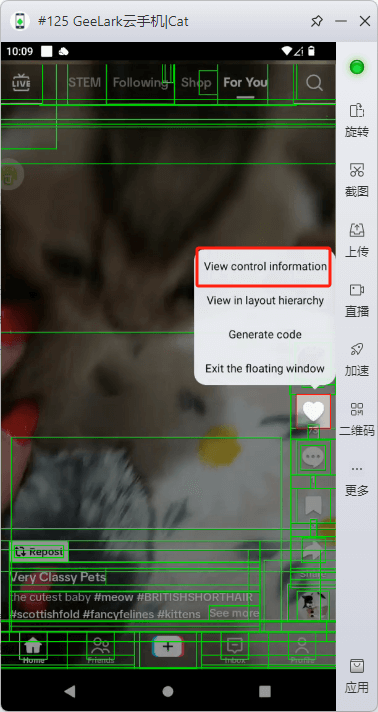

步驟2：點擊“Like”圖標，選擇菜單中的【View control information（查看控件信息）】。

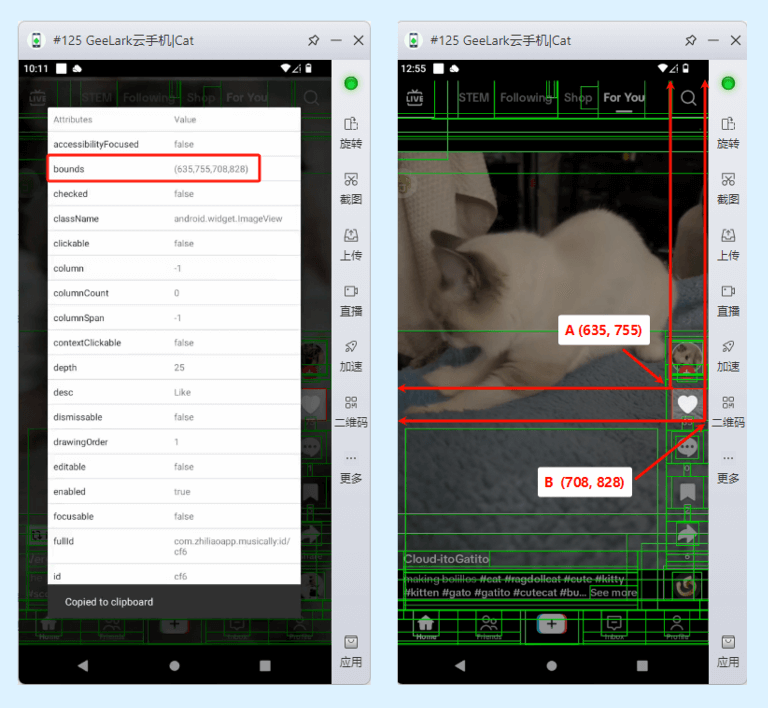

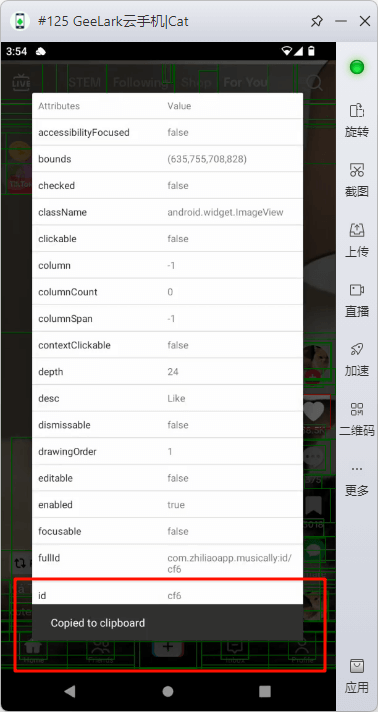

步驟3：在bounds屬性一欄，可以看到（635,755,708,828），這代表所選元素的左上角（A點）與右下角（B點）的坐標。

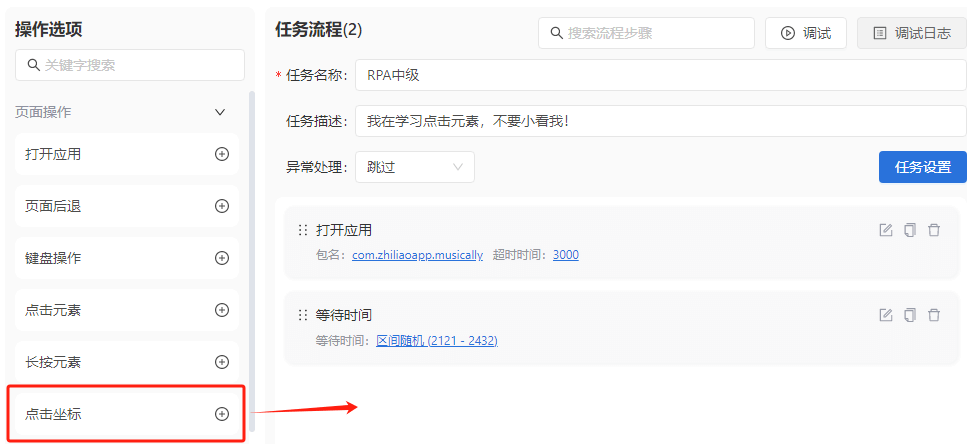

步驟4：搭建一個可以測試的最簡單流程，在第 3 步中選擇 【點擊坐標】 操作。

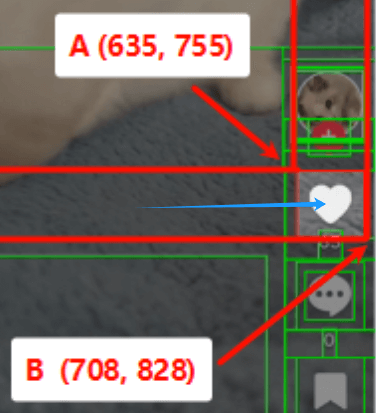

那么，【點擊坐標】中的 X、Y 坐標應該怎么填寫呢？我們希望 RPA 點擊時，能精準點擊圖片的中心點位置（藍色箭頭所示）。然而，bounds 屬性提供的是兩個邊界坐標（A 點和 B 點）。如果填寫 A 或 B 點的坐標，可能會導致誤觸其他元素。
其實，只需簡單計算就能得出中心點的坐標。例如，A 點的 X 坐標是 635，B 點的 X 坐標是 708，它們的中心點坐標為 X = (635 + 708) / 2 = 671.5。同理，Y 坐標為 Y = (755 + 828) / 2 = 791.5。由于 RPA 的坐標只能填寫整數，因此最終填寫為 X = 671，Y = 791。
如果不想進行精確計算，也可以大致估算一個中心點坐標，例如 X = 655，Y = 800 或 X = 660，Y = 792。只要確保坐標落在目標控件范圍內，并且不會誤觸其他控件即可。

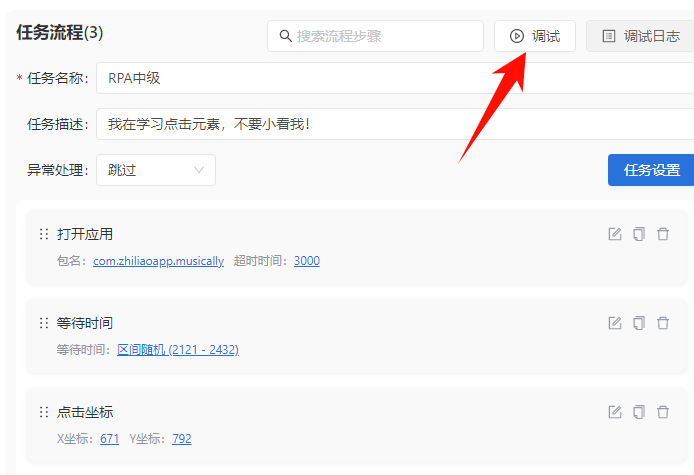

步驟5：最后，調試模板
特別注意！

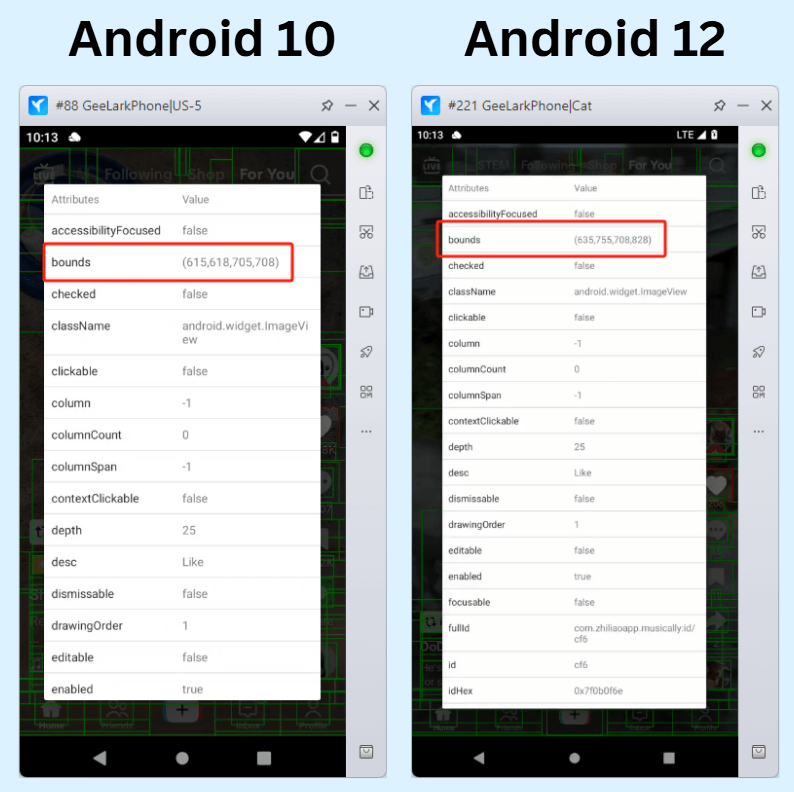

由于不同系統的云手機分辨率可能存在差異，同一個控件在不同設備上的坐標有可能會有所不同。因此，如果你的 RPA 流程需要在多種機型上運行，請務必測試多套坐標。例如，你在 Android 10 上點擊的是“Like”圖標，但在 Android 12 上，使用相同的坐標可能會誤點擊到“Comment”圖標。
為確保流程的穩定性，建議：
- 盡量優先使用文本或?qū)傩远ㄎ辉亍?/li>
- 當使用坐標定位元素時，多在不同系統版本的云手機測試坐標的準確性。
- 設置坐標范圍冗余，確保坐標不會導致誤觸臨近的控件。
掌握了文本定位法、屬性定位法和坐標定位法后，相信你對 AutoX.js 的使用和簡單 RPA 流程的搭建已經更加熟練。從現在開始，我將省略一些基礎步驟，重點講解各操作選項的使用場景及設置項的作用。只有當某個操作選項較為復雜時，我才會通過案例為你詳細說明。
接下來，你可以每學習一個新的操作選項，就添加到你的模板里，通過實踐去學習該選項是如何使用的。

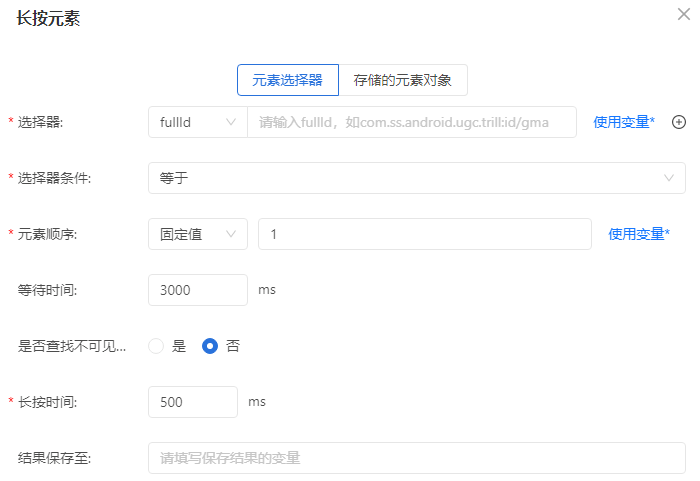

4.長按元素
使用場景：用于模擬長時間按住屏幕上的某個元素，常用于觸發特殊的功能，比如彈出菜單、拖動某個控件等。
| 設置選項 | 說明 |
| 選擇器 | fullId：使用控件的唯一 ID 進行精確定位。 text：通過顯示文本定位，適合文字明確的元素。 desc：通過描述信息定位，適合圖標類控件。 className：通過類名定位，只適合類名唯一的元素，通常和其他選擇器一起使用。 |
| 選擇器條件 | 等于：完全匹配屬性值，適合固定值的元素。 包含：匹配部分屬性值，適合動態變化的文本或描述。 |
| 元素順序 | 固定值：選擇第幾個符合條件的目標元素。 區間隨機：從指定范圍內隨機選擇一個目標元素。 |
| 等待時間 | 設置尋找目標元素的最大時間（單位：ms）。 |
| 長按時間 | 常見場景推薦設置為 500ms（0.5 秒），但某些應用可能需要更長時間觸發操作。 |
| 是否查找不可見元素 | 控制是否可以查找屏幕上看不到的元素（如隱藏元素或需要滾動的內容）。 - 點擊需要滾動才能顯示的按鈕時，選擇“是”。 - 只操作當前屏幕上的內容時，選擇“否”。一般我們都是長按當前屏幕上的內容，所以默認選“否”就行 |
| 結果保存至 | 它的主要作用是記錄“長按操作是否成功”，并將這個結果存儲到一個布爾類型的變量中。布爾類型的變量只有兩個值：true（長按成功）或 false（長按失?。?。 |
| 說明 | 添加備注說明，記錄此步驟的作用或目的。 |

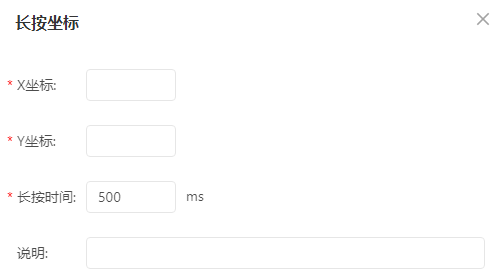

5.長按坐標
與【長按元素】類似，只不過是通過坐標定位元素。關于如何填寫X、Y坐標，可閱讀上文【3.4 坐標定位法】。

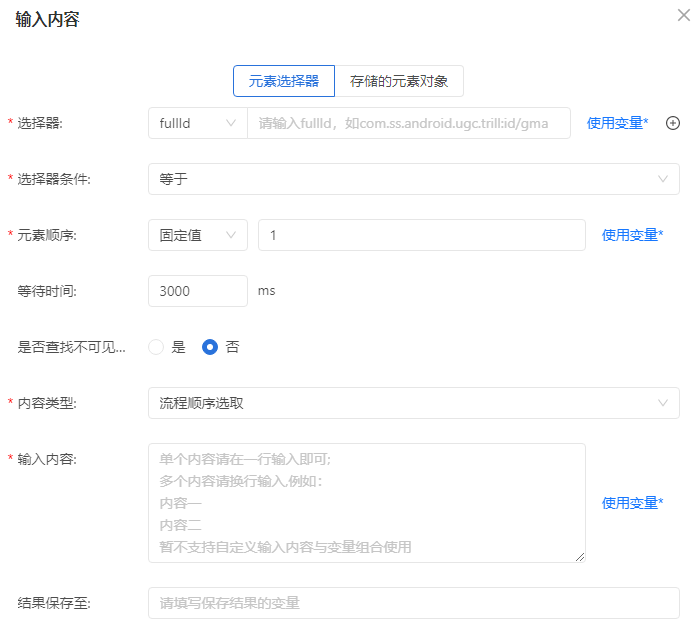

6.輸入內容
使用場景：用于向指定的輸入框或文本框輸入文字內容，例如用戶名、密碼或搜索關鍵詞。通過這個功能，RPA可以自動完成表單填寫、搜索操作等任務。
| 設置選項 | 說明 |
| 選擇器 | fullId：使用控件的唯一 ID 進行精確定位。 text：通過顯示文本定位，適合文字明確的元素。 desc：通過描述信息定位，適合圖標類控件。 className：通過類名定位，只適合類名唯一的元素，通常和其他選擇器一起使用。 |
| 選擇器條件 | 等于：完全匹配屬性值，適合固定值的元素。 包含：匹配部分屬性值，適合動態變化的文本或描述。 |
| 元素順序 | 固定值：選擇第幾個符合條件的目標元素。 區間隨機：從指定范圍內隨機選擇一個目標元素。 |
| 等待時間 | 設置尋找目標元素的最大時間（單位：ms）。 |
| 是否查找不可見元素 | 控制是否可以查找屏幕上看不到的元素（如隱藏元素或需要滾動的內容）。 - 點擊需要滾動才能顯示的按鈕時，選擇“是”。 - 只操作當前屏幕上的內容時，選擇“否”。 |
| 內容類型 | 順序選?。?/strong>單個環境含多次輸入流程時順序選取 內容環境順序選?。?/strong>每個環境依次按照輸入內容的順序選取 隨機選?。?/strong>按照輸入的內容隨機獲取 |
| 結果保存至 | 它的主要作用是記錄“輸入操作是否成功”，并將這個結果存儲到一個布爾類型的變量中。布爾類型的變量只有兩個值：true（操作成功）或 false（操作失?。?。 |
| 說明 | 添加備注說明，記錄此步驟的作用或目的。 |

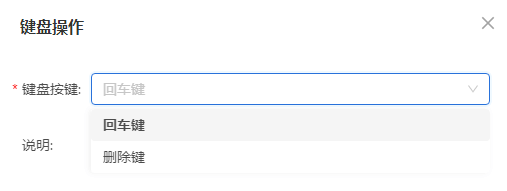

7. 鍵盤操作
使用場景：用于模擬按下鍵盤上的指定按鍵，例如提交表單、清除文本框內容等。常用于輸入后的快捷操作或內容處理。
| 設置選項 | 說明 |
| 鍵盤按鍵 | 模擬按下鍵盤的“回車”鍵、“刪除鍵”。用于確認操作或刪除文本框中的部分內容。 |

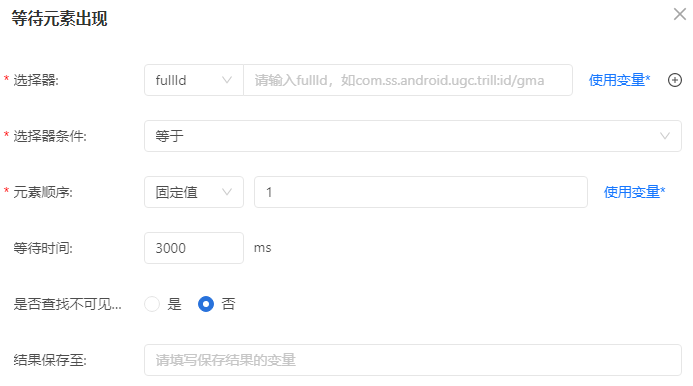

8.等待元素出現
使用場景：用于等待某個特定的元素（如按鈕、文本框）出現，確保頁面加載成功后再執行后續操作。
| 設置選項 | 說明 |
| 選擇器 | fullId：使用控件的唯一 ID 進行精確定位。 text：通過顯示文本定位，適合文字明確的元素。 desc：通過描述信息定位，適合圖標類控件。 className：通過類名定位，只適合類名唯一的元素，通常和其他選擇器一起使用。 |
| 選擇器條件 | 等于：完全匹配屬性值，適合固定值的元素。 包含：匹配部分屬性值，適合動態變化的文本或描述。 |
| 元素順序 | 固定值：選擇第幾個符合條件的目標元素。 區間隨機：從指定范圍內隨機選擇一個目標元素。 |
| 等待時間 | 設置尋找目標元素的最大時間（單位：ms）。 |
| 是否查找不可見元素 | 控制是否可以查找屏幕上看不到的元素（如隱藏元素或需要滾動的內容）。 - 點擊需要滾動才能顯示的按鈕時，選擇“是”。 - 只操作當前屏幕上的內容時，選擇“否”。 |
| 結果保存至 | 將等待的元素保存到變量里，該變量的類型是對象。 |
| 說明 | 添加備注說明，記錄此步驟的作用或目的。 |
今天的內容比較多，需要一些時間來慢慢消化。你可以嘗試?yán)蒙厦娼榻B的操作選項，搭建一個 RPA 模板，并應用到你的業務場景中，看看是否能夠解決實際問題。
